行業概述

行業痛點

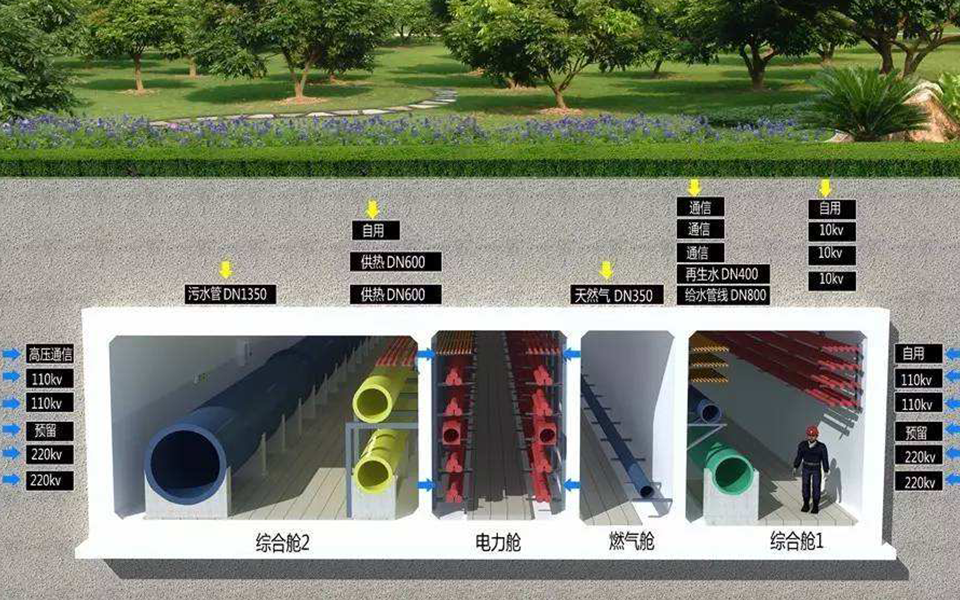

地下綜合管廊由于通風效果不佳且長期處于半封閉狀態,氧氣含量比大氣中稀薄,工作人員易受到缺氧威脅;此外,管道安裝時需要焊接、刷防銹漆及各種面漆易引發材料及電力電纜起火燃燒;城市污水、管廊積水坑內的污水長期發酵,可能產生一定數量的硫化氫和甲烷,日積月累,也可能形成安全隱患(硫化氫會引起巡線人員中毒,而甲烷則可能形成爆炸性混合氣體而直接威脅到管廊自身安全);地下綜合管廊管線多,管廊內的照明、通風、防澇、檢修、消防、監控等比地面復雜,極易發生電氣火災及可燃?xì)怏w爆炸,且事故發生后易引發“連鎖反應”,增加了搶險救災、事故處置的難度,給人民生命及財產安全造成極大損失。
解決方案
1.方案概述
由于地下管廊的特殊性質,因此我們要時刻監測氣體濃度,以保障管廊事業安全有序地進行。
環境設備監控系統:在地下綜合管廊放置可燃?xì)怏w及有毒氣體檢測報警器、液位儀表、溫濕度儀表等各種傳感器,通過控制主機將各種信號采集、存儲、自控、上傳,實現對地下綜合管廊的環境監控。
采集系統:控制器通過采集氣體探測器、溫濕度儀表、液位儀表等,經過CPU邏輯運算,按照設定參數自動對外設進行控制,并且將采集到的數據主動上傳到數據服務器,達到實時同步,并驅動LED顯示屏,實時顯示該區域環境參數,及時提醒是否適合人員進入該場所。
數據傳輸系統:數據傳輸方式有兩種,一種是有線傳輸,一種是無線傳輸。
1)有線傳輸:氣體控制器可輸出RS485信號,經轉換器轉化成為RS232信號,傳輸?shù)诫娔X終端或SIS系統。
2)無線傳輸:氣體控制器可將采集到的信號通過2G/4G網絡,無線傳輸?shù)诫娔X終端或SIS系統。
數據監控系統:數據監控系統主要有數據服務器、電視墻、中央監控服務器、電腦客戶端、手機APP等部分組成。

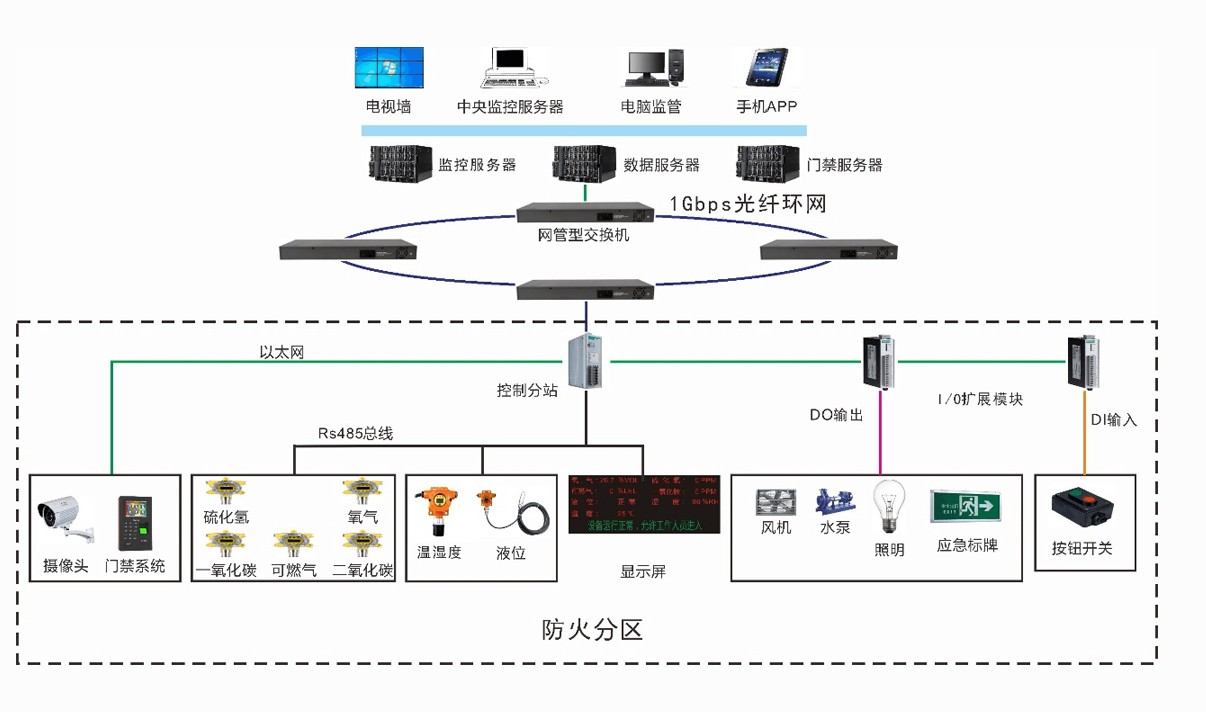

2.系統組成

3.系統功能
1)檢測功能:氣體檢測報警器能實時監測氣體濃度,當空氣中被檢測氣體濃度超過檢測儀的設定值時,立即發出聲光報警。
2)數據存儲功能:在監控中心裝有數據服務器,采用磁盤陣列方式提高數據的安全存儲、可擴充能力,方便監控人員隨時查看監測數據。
3)監控報警功能:監控中心監測到數據異常時,會及時彈出提醒窗口,并且根據事件重要程度會分別推送給不同的手機APP客戶端,或以短信的方式通知給負責人員,提高報警的時效性。
4)手機APP功能:手機APP客戶端具有遠程數據查看、實時將定位坐標上報、事件照片上傳等功能,同時還可以接收監控中心推送的報警數據,以及下發的調度命令、任務確認和復查等信息。
